Bootselektrik planen – vom Schaltplan bis zur CE-Abnahme
Ob Segelboot, Motorboot oder Hausboot – ein falsch dimensioniertes Bordnetz kostet Sie später zehntausende Euro. Wir planen Ihre Elektrik so, dass jede Komponente sitzt.
Warum scheitern so viele Elektrik-Projekte auf dem Wasser?
Sie planen die Elektrik für Ihr Boot oder Hausboot? Dann stehen Sie vor einem Problem, das die meisten Eigner unterschätzen: Die Bordelektrik eines Wasserfahrzeugs hat mit einer Hausinstallation fast nichts gemeinsam. Korrosion durch Salzwasser und Feuchtigkeit, ständige Vibrationen, begrenzte Energiequellen und die Anforderungen der CE-Zertifizierung nach DIN EN ISO 13297 machen die Elektrik zu einem der komplexesten – und teuersten – Gewerke im gesamten Bootsbau.
Ein durchschnittliches Elektrik-Projekt umfasst je nach Ausstattung zwischen 50 und 90 Einzelkomponenten. Die Kosten bewegen sich zwischen 35.000 € für eine solide Grundversorgung und über 155.000 € für ein vollautarkes High-End-System mit Smarthome, E-Antrieb und Sicherheitstechnik. Die Differenz: über 640 zusätzliche Installationsstunden.
Genau hier setzt das AD-BASE Team an. Als Konstruktionsbüro mit eigenem Elektrik-Spezialisten, zertifiziertem Bootsgutachter und erfahrenen Metallbaumeistern planen wir Ihre Bordelektrik nicht als Einzelgewerk, sondern als integralen Bestandteil des gesamten Bootskonzepts. Denn die richtige Kabelplanung beginnt nicht beim ersten Kabel – sondern beim Schaltplan.
Drei reale Projekte – drei völlig verschiedene Elektrik-Welten
Jedes Boot ist anders. Deshalb zeigen wir Ihnen anhand von drei realen Elektrik-Projekten, wie unterschiedlich Bordelektrik dimensioniert werden kann – und was diese Unterschiede konkret bedeuten.

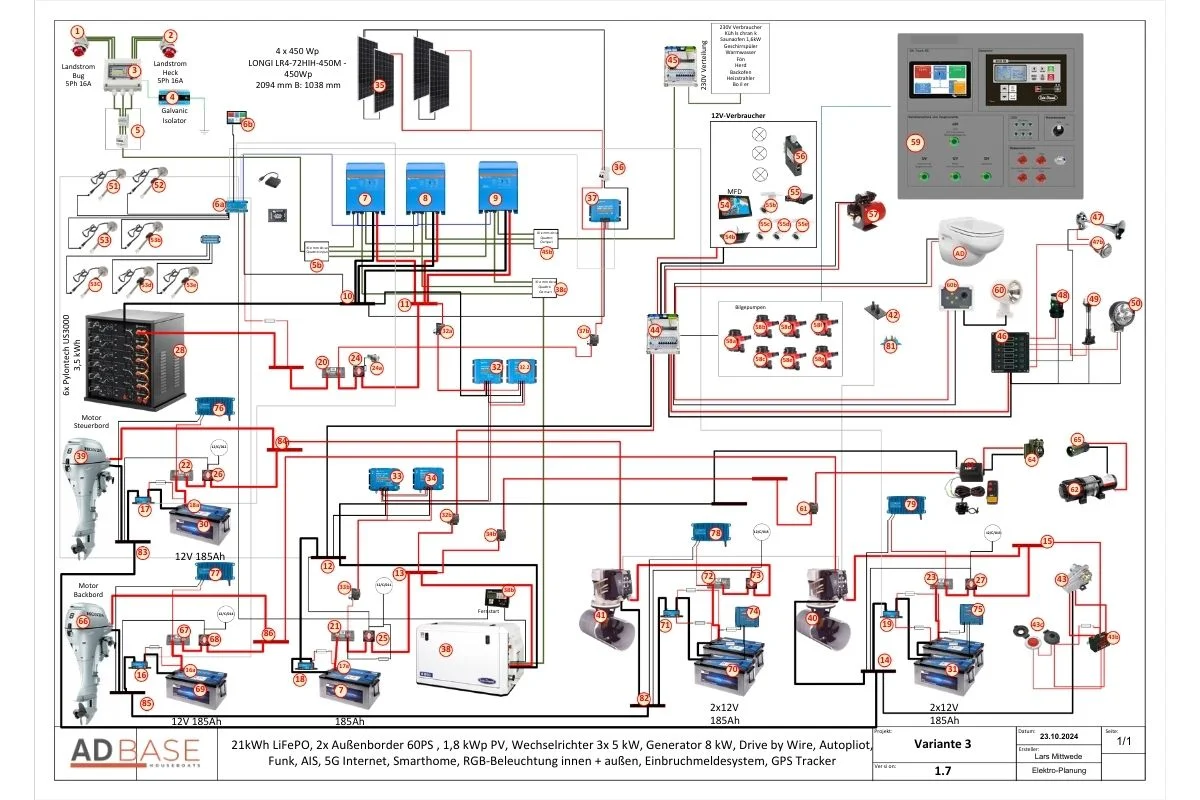

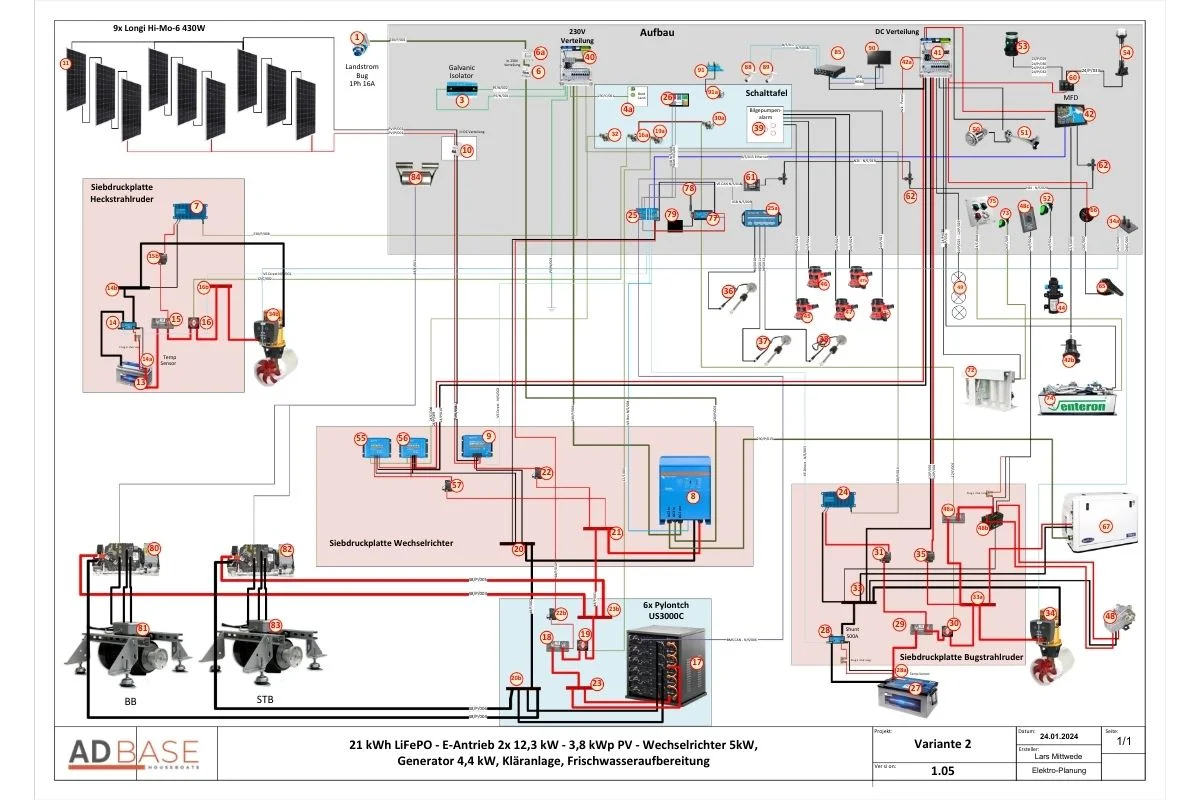

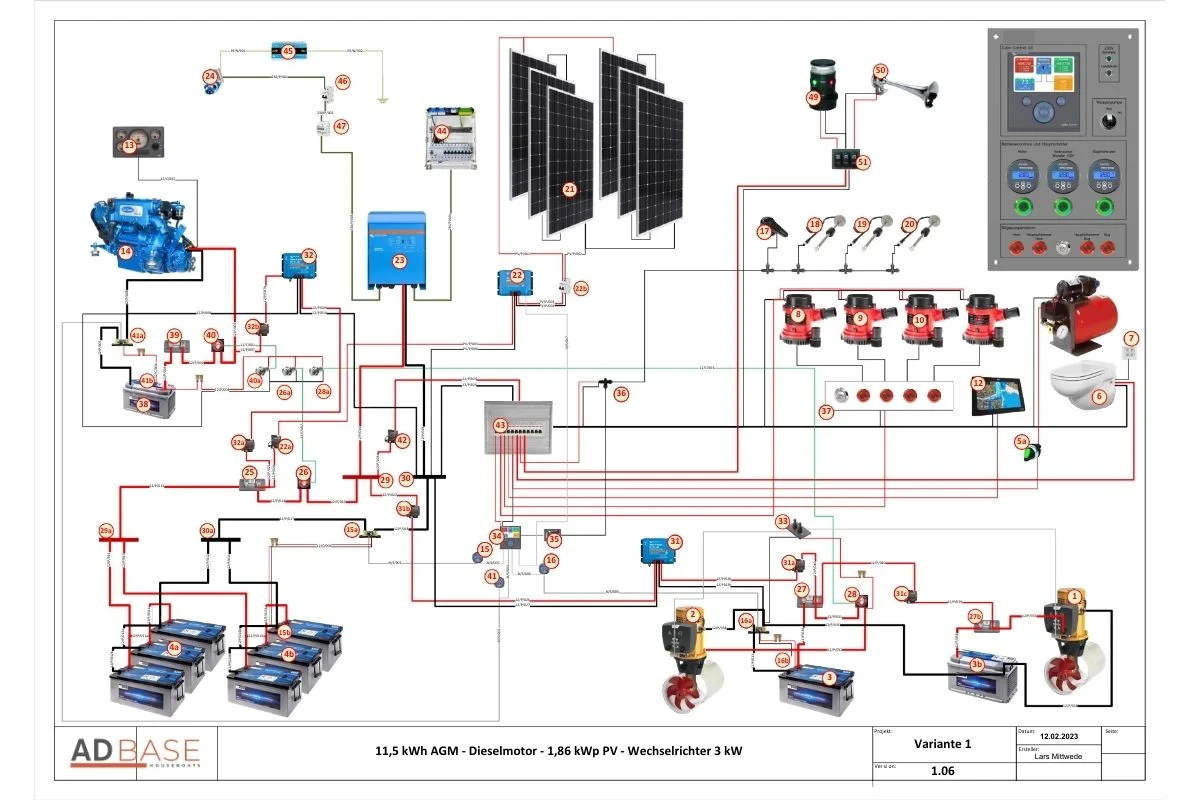

| Basis | Mittelklasse | Premium | |
|---|---|---|---|
| Speicher | 11,5 kWh AGM | 21 kWh LiFePO4 | 21 kWh LiFePO4 |
| Antrieb | Diesel (44 PS) | E-Antrieb 2×12,3 kW | 2× Außenborder 60 PS |
| Solar | 1,86 kWp | 3,8 kWp | 1,8 kWp |
| Wechselrichter | 3 kW | 5 kW | 3× 5 kW |
| Generator | – | 4,4 kW | 8 kW |
| Planung | 24 Stunden | 32 Stunden | 45 Stunden |
| Installation | 80 Stunden | 250 Stunden | 720 Stunden |
| Gesamtkosten | ~35.000 € | ~83.000 € | ~155.000 € |
Warum die Planung VOR dem ersten Kabelzug stehen muss
Die Tabelle zeigt: Zwischen einer Basis- und einer Premium-Elektrik liegen 640 Installationsstunden und über 120.000 €. Wer in der Planungsphase die falschen Entscheidungen trifft – etwa AGM statt LiFePO4 wählt oder den Kabelquerschnitt zu knapp dimensioniert – kann später nicht einfach nachrüsten, sondern muss die gesamte Verkabelung erneuern. Eine frühe, professionelle Elektrik-Planung spart bei mittleren Projekten erfahrungsgemäß mehrere hundert Installationsstunden und damit fünfstellige Beträge.
Autarkie und Komfort: Wenn Technik unsichtbar wird
Die besten Elektrik-Systeme erkennt man daran, dass man sie nicht sieht. In unseren Premium-Projekten verschmilzt die Technik vollständig mit dem Wohnkonzept:
- RGB-Beleuchtung in Deckenprofilen und Railing, Smarthome-Steuerung über Funk-Aktoren
- 5G-Internet per Dachantenne
- Kameraüberwachung mit Bewegungserkennung und
- GPS-Tracking
Alles gesteuert über ein zentrales Monitoring-System, das Sie vom Sofa oder vom Festland aus bedienen.
Das Zusammenspiel von Solar, Speicher und Verbrauch
Autarkie auf dem Wasser funktioniert nur, wenn jede Kilowattstunde geplant ist.
Unser Elektrik-Spezialist Lars Mittwede dimensioniert das Energiesystem so, dass Solarpanels, Batteriekapazität und Verbraucherprofil exakt aufeinander abgestimmt sind.
Die Basis: ein detailliertes Lastprofil für jeden einzelnen 12V- und 230V-Verbraucher an Bord – von der Bilgepumpe bis zum Saunaofen.
Wenn Sie Ihr Energiekonzept bereits kennen, finden Sie auf unserer Seite zur Solarplanung fürs Boot ergänzende Informationen zur PV-Dimensionierung auf dem Wasser.
Vier Profile – von minimalistisch bis luxuriös
Nicht jeder möchte die Geräteliste einzeln durchgehen. Deshalb bieten wir vier Schnellprofile: „Minimalist“ (3–5 kWh/Tag), „Komfort“ (8–12 kWh/Tag), „Wie zu Hause“ (15–22 kWh/Tag) und „Luxus“ (25+ kWh/Tag). Jedes Profil aktiviert automatisch die passenden Geräte – angepasst an Ihren Bootstyp. Ein Klick, und die Berechnung steht.
Wie viel kostet die Elektrik für Ihr Boot?
Finden Sie es in 5 Minuten heraus. Unser Elektrik-Kostenrechner zeigt Ihnen auf Basis realer Projektdaten eine belastbare Schätzung – individuell nach Bootsgröße, Batterietyp, Antrieb und Ausstattung.
Warum AD-BASE Ihre Bootselektrik plant
Industrial Designer
FAQ: Häufige Fragen zur Bootselektrik
Die Kosten hängen stark von Batterietyp, Antrieb und Autarkie-Level ab. Aus drei realen Projekten kennen wir die Bandbreite: Eine solide Grundversorgung mit AGM-Batterien und Dieselmotor liegt bei rund 35.000 €. Ein mittleres System mit LiFePO4-Speicher, Elektroantrieb und 5-kW-Wechselrichter bewegt sich um 83.000 €. Ein Premium-System mit Smarthome, Generator, 5G-Internet und Sicherheitstechnik erreicht 155.000 € und mehr.
Der Zeitaufwand ist enorm variabel. Bei einem Basis-Projekt kalkulieren wir mit rund 80 Installationsstunden. Mittlere Systeme mit Elektroantrieb und Solaranlage erfordern etwa 250 Stunden. Premium-Projekte mit RGB-Beleuchtung, Kameraüberwachung und komplexer Steuerungstechnik können 720 Stunden und mehr in Anspruch nehmen.
AGM-Batterien sind günstiger in der Anschaffung, schwerer und haben eine kürzere Lebensdauer (ca. 500–800 Zyklen). LiFePO4-Systeme wie Pylontech US3000C kosten mehr, bieten aber höhere Energiedichte, längere Lebensdauer (3.000+ Zyklen) und ein integriertes BMS. Für Boote mit hohem Energiebedarf oder Autarkie-Anspruch empfehlen wir LiFePO4.
Nicht zwingend. Unser kleinstes Projekt kommt ohne Generator aus und nutzt Landstrom und Solar. Ab einer Batteriekapazität von 20 kWh und regelmäßiger Nutzung über mehrere Tage ohne Landstrom wird ein Generator jedoch sinnvoll. Die Bandbreite reicht von kompakten 4,4-kW-Geräten bis zu 8-kW-Dieselaggregaten für Dreiphasenbetrieb.
Höhere Spannungen ermöglichen dünnere Kabel bei gleicher Leistung, was Gewicht spart und den Spannungsabfall reduziert. 12V ist Standard für kleine Boote und Navigation. 24V kommt bei größeren Verbrauchern wie Bugstrahlrudern zum Einsatz. 48V-Systeme nutzen wir bei Elektroantrieb und LiFePO4-Speichern – hier arbeiten DC/DC-Wandler als Brücke zu den 12V-Verbrauchern.
Die DIN EN ISO 13297 regelt die Elektrik auf Sportbooten bis 24 m. Sie definiert Anforderungen an Kabelquerschnitte, Absicherung, galvanische Trennung und Kabeldurchführungen. Für die CE-Zertifizierung Ihres Bootes muss die Elektrik diese Norm vollständig erfüllen – unser zertifizierter Gutachter prüft das im Rahmen der Abnahme.
Theoretisch ja, praktisch raten wir dringend davon ab. Eine fehlerhafte Elektrik-Installation auf dem Wasser birgt Brandgefahr, Korrosionsschäden und den Verlust des Versicherungsschutzes. Allein die korrekte Dimensionierung der Kabelquerschnitte, die galvanische Trennung und die normgerechte Absicherung erfordern Fachwissen, das über eine Standard-Hausinstallation weit hinausgeht.
Unsere Schaltpläne dokumentieren jede Verbindung im Bordnetz: Kabelbezeichnung, Querschnitt, Farbcode, Sicherungstyp, Positionierung der Komponenten und die logische Struktur des gesamten Systems. Bei einem mittleren Projekt enthält der Plan über 90 Positionen. Dieser Plan ist die verbindliche Arbeitsgrundlage für die Werft.
Wir planen die Elektrik für alle Sportboote – ob Segelboot, Motoryacht, Katamaran oder Hausboot. Die Planungsgrundsätze sind identisch, die Dimensionierung passt sich an den jeweiligen Bootstyp an. Unser Fokus-Keyword „Bootselektrik“ ist bewusst bootstyp-übergreifend gewählt.
Im ersten Schritt nutzen Sie unseren Elektrik-Kostenrechner, um eine erste Schätzung zu erhalten. Danach folgt ein kostenpflichtiges Beratungsgespräch für 200 €, in dem wir Ihr Projekt technisch prüfen. Die 200 € werden bei Beauftragung vollständig angerechnet. Auf Basis der Beratung erstellen wir den vollständigen Elektrik-Schaltplan und begleiten die Installation bis zur CE-Abnahme.
