Warum professionelle Konstruktionszeichnungen unverzichtbar sind
Ein Hausboot zu bauen ohne vollständige technische Konstruktion ist wie ein Haus ohne Bauplan zu errichten. Skizzen und Handzeichnungen reichen nicht aus – moderne Werften benötigen normgerechte, maßstabsgetreue Werftzeichnungen mit allen Details: Stahlstärken, Schweißnähte, Durchbrüche, Installationsebenen.
Das AD-BASE Team erstellt die komplette technische Konstruktion in 3D-CAD. Unsere Metallbaumeister modellieren die Stahlkonstruktion millimetergenau mit allen statisch relevanten Bauteilen. Unsere Industrial Designer entwickeln parallel das Interieur-Layout und die Oberflächengestaltung. Unsere zertifizierten Sachverständiger prüfen bereits während der Konstruktion die Einhaltung von CE- und ISO-Normen.
Das Ergebnis: Ein vollständiges digitales Modell, aus dem wir alle benötigten Zeichnungen ableiten – Grundrisse, Schnitte, Ansichten, Detailzeichnungen und CNC-Fertigungsdaten. Die Werft erhält ein Gesamtpaket, mit dem sie sofort bauen kann.

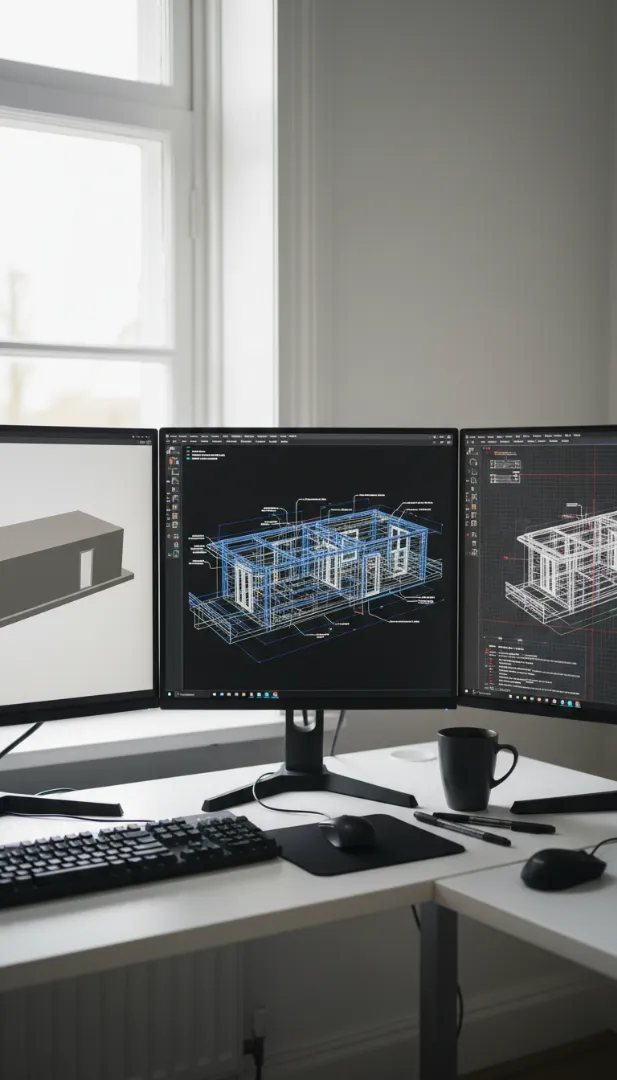

Von der Skizze zum digitalen Zwilling
Phase 1: Konzept-Modellierung
Basierend auf Ihren Wünschen erstellen wir zunächst ein grobes 3D-Volumenmodell: Außenform, Raumaufteilung, Proportionen. Dieses Modell nutzen wir für erste Visualisierungen und zur Abstimmung des Designs. Änderungen sind in dieser Phase noch schnell umsetzbar.
Phase 2: Technische Durchkonstruktion
Nach Freigabe des Konzepts beginnt die detaillierte Konstruktion. Wir modellieren:
- Stahlstruktur: Spanten, Schotten, Versteifungen, Schweißnähte
- Decks & Böden: Aufbauten, Dachkonstruktion, Fußbodenebenen
- Öffnungen: Fenster, Türen, Luken mit exakten Einbaumaßen
- Technik: Kabelkanäle, Rohrleitungen, Heizungsverläufe
Jedes Bauteil wird als eigenständiges 3D-Objekt erfasst – so entstehen keine Überschneidungen oder Lücken.
Phase 3: Ableitung der Werftzeichnungen
Aus dem finalen 3D-Modell generieren wir automatisch 2D-Zeichnungen:
- Grundrisse (alle Ebenen)
- Längs- und Querschnitte
- Ansichten (Front, Seite, Heck)
- Detailzeichnungen (Fensteranschlüsse, Geländer, etc.)
Alle Zeichnungen sind untereinander konsistent – Änderungen im 3D-Modell aktualisieren automatisch alle 2D-Ansichten.
Zeichnungen, die jede Werft versteht
Normgerechte Darstellung
Unsere Werftzeichnungen folgen internationalen Standards (DIN, ISO) für technische Zeichnungen. Das bedeutet:
- Einheitliche Maßstäbe (1:20, 1:50, 1:100)
- Genormte Symbole für Schweißnähte, Materialien
- Vollständige Bemaßung (keine fehlenden Maße)
- Stücklisten mit Materialnummern
So kann jede Werft in Deutschland, Europa oder weltweit mit unseren Plänen arbeiten.
Detailzeichnungen für kritische Bereiche
Komplexe Anschlüsse zeichnen wir separat in größerem Maßstab (1:5 oder 1:10):
- Fensteranschlüsse mit Dichtungsebenen
- Geländer-Befestigungen
- Durchführungen für Technik (Rohre, Kabel)
- Dach-Wand-Anschlüsse
Die Werft sieht auf einen Blick, wie jedes Detail gebaut werden muss – keine Rätselraten.
Revisions-Management
Während des Baus entstehen oft Änderungen. Wir versionieren alle Zeichnungen (z.B. „Rev. A“, „Rev. B“) und dokumentieren, was sich geändert hat. So arbeitet die Werft immer mit dem aktuellen Stand – ohne veraltete Pläne.
Präzise Planung ist das Fundament erfolgreicher Projekte.
Keine lückenhaften Skizzen. Setzen Sie auf vollständige 3D-Konstruktion und normgerechte Werftzeichnungen vom Metallbaumeister-Team.
Sicherheit durch gebündelte Expertise
Statisch korrekte Konstruktion
Funktionale Schönheit
CE-konforme Planung
FAQ
Die 3D-Konstruktion ist das vollständige digitale Modell Ihres Hausboots – wie ein virtueller Prototyp. Daraus leiten wir die Werftzeichnungen ab: 2D-Pläne (Grundrisse, Schnitte, Ansichten), die die Werft zum Bauen benötigt. Der Vorteil: Alle Zeichnungen stammen aus einem konsistenten 3D-Modell – es gibt keine Widersprüche zwischen verschiedenen Ansichten.
Ja, besonders in der Konzeptphase sind Änderungen problemlos möglich. Sobald die technische Durchkonstruktion beginnt, werden Änderungen aufwendiger, da viele Bauteile voneinander abhängen. Wir besprechen größere Anpassungen immer vorher mit Ihnen und zeigen die Auswirkungen auf Kosten und Bauzeit transparent auf.
Wir arbeiten primär mit professioneller CAD-Software wie Rhino 3D. Wichtig ist: Wir liefern die finalen Dateien in universellen Formaten (DXF, DWG, STEP, PDF), die jede Werft öffnen kann – auch ohne unsere spezifische Software.
Das hängt von der Komplexität ab. Ein standardisiertes Hausboot (10x4m, einfache Geometrie) können wir in 3-4 Wochen komplett durchkonstruieren. Bei individuellen High-End-Projekten mit komplexen Formen und aufwendiger Technik planen Sie 8-12 Wochen ein. Wir erstellen Ihnen nach dem Erstgespräch einen konkreten Zeitplan.
